Опорно-поворотне коло AL-KO – проміжний вузол для передачі навантажень. Він дозволяє обладнати причіп поворотним механізмом передньої осі та одночасно знизити тертя та знос у поворотному майданчику.
Кульковий поворотний механізм AL-KO 650N встановлюється на причепи загальною вагою до 2500 кг. і забезпечує поворот передньої осі до 90 градусів щодо центрального вектора руху причепа.
Опорно-поворотне коло складається з двох сталевих кілець із фланцевим кріпленням. Внутрішня доріжка виконана таким чином, щоб оптимально передати зусилля між профільними кільцями та вставленими між ними сталевими антифрикційними шарикопідшипниками. Опорно-поворотні кола AL-KO для причепів поставляються в захисній упаковці та з заповненням мастилом.
ОСОБЛИВОСТІ МОНТАЖУ ОПОРНО-ПОВОРОТНОГО КРУГА AL-KO 650N
Опорні кола причепів повинні монтуватись на плоску та жорстку рамну основу. Дуже важливо, щоб щонайменше 50% кругової поверхні фланців підтримувалося силовою зоною підшипників, і останні приблизно однаково і під правильним кутом розташовувалися в напрямку руху.
Важливим фактором є підтримка профільних ребер поворотного кола для правильної передачі зусилля до бігової доріжки підшипників. Загальна неплощинність повинна становити 1,3 мм, з допуском, наприклад, 0,8 мм вгору та 0,5 мм вниз. Великі відхилення від площини мають бути компенсовані відповідними методами (фрезерування контактної поверхні або вставлення планок у відповідній контактній зоні).
Опорно-поворотне коло має бути пригвинчено як мінімум 8 болтами класу 8.8. Система кріплення повинна відповідати вимогам TUV (Німецька установа технічного нагляду) або іншим стандартам безпеки.
Підшипник повинен бути щільно прикріплений до конструкції у відповідь, щоб правильно горизонтальні сили при прискоренні і гальмуванні, знімаючи радіальне навантаження з кріплення.
За наявності особливих дорожніх умов або експлуатації в лісі слід захищати опорно-поворотне коло причепа від можливого пошкодження (наприклад, гілками дерев).
ХАРАКТЕРИСТИКИ:
Модель: 650N
Тип: Z-профіль
Навантаження на вісь: 2500 кг

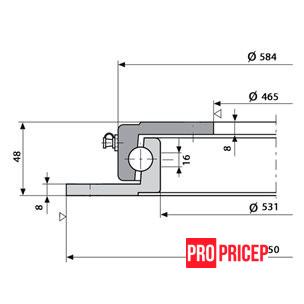

Зовнішні розміри (ДхШхВ): див. креслення
Вбудований упорний підшипник: так
Зовнішній діаметр: 650 мм
Покриття: полімерне ґрунтування
Виробник: AL-KO Europe
Гарантія: 6 місяців
Вага: 23 кг
